1、概述

广东捷朗容积式换热器采用蓄热与换热一体化结构，主要用于冷水加热、生活热水供应及工业循环水恒温，广泛应用于酒店、医院、住宅小区、工厂宿舍、暖通空调等场景，兼具蓄热稳定、换热均匀、运行节能的特点，可满足大批量热水供应与恒温需求。容积式换热器是通过间壁式换热（热媒与被加热水不直接接触）实现热量传递，同时利用罐体大容积储存热水，兼具即时换热与蓄热缓冲功能的设备。热媒可采用蒸汽、高温热水，被加热水出口温度常规控制在50~60℃（延缓结垢），适配生活热水、工艺热水等多场景稳定供应。

1）、容积式换热器热媒温降大。汽水换热时，凝结水出水温度约50℃，回水管上下需设疏水器，给使用维修带来方便，水－水换热时，热温降为同型换热器的2～2.5倍，120～150℃的高温热水换热后可降至70～75℃。

2）、容积式换热器换热效果好，散热效果好，散热损失小，节能。同时，以蒸汽为热媒时，能回收约占整个换热量的15%凝结水热量。

3）、冷水区小，容积利用率高。

4）、保持了容积式换热器贮水量大，水头损失低，供水安全稳定，方便清垢之优点。

我公司吸收、消化国外先进设计理论和制造经验开发、研制的一种新型、先进的浮动盘管高效换热器 ，它以高温水或饱和蒸汽为热源，采用独特的结构设计，配备全自动控制系统，具有传热效率高、不形成死水等优点，提高了使用寿命，广泛应用于工业、民用建筑的生活热水、采暖热水和空调供水系统。

我公司自行设计制造的容积式换热器，主要由主热交换器、进出口总管、底座、保温、控制盒等组成，其结构特点是：壳内二次水流过筒体内整个主热交换器组成的浮动盘管，逐层加热，至出口时达到所设定的温度。

2、产品特点

• 蓄热容量大，供水稳定，避免水温波动
• 换热效率高，热能利用率高，节能效果显著
• 结构合理，运行噪音低，维护便捷
• 材质耐腐蚀，抗结垢，使用寿命长
• 支持容积大小、换热功率、材质规格全方面非标定制

3、结构

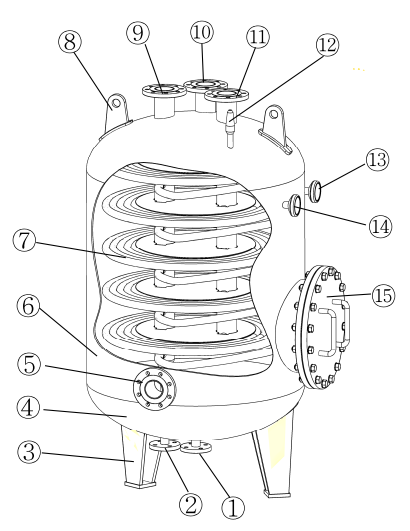

设备的组成如下图所示

①壳体排污口    ②管程排污口或冷凝水出口    ③支脚       ④封头     ⑤冷侧水进口    ⑥壳体    ⑦换热盘管    ⑧吊耳

⑨热侧进口      ⑩冷侧水出口     ⑪热侧水出口或蒸汽排空口     ⑫安全阀     ⑬温度表      ⑭压力表      ⑮人孔组件。

4、材料

受压元件所用材料的选用原则、钢材标准、热处理状态及许用应力值应按GB150的规定。易燃、致命或有毒操作工况中的受压元件应采用铸铁。
