1、概述

高效智能板式换热机组是我公司顺应节能发展潮流，根据供暖、生活热水系统变流量、分户计量等要求，吸收、消化国内外先进设计理论和制造经验研制、开发的一种集热交换系统和温度控制、流量调节、热计量等系统一体的全自动智能化的高效节能产品。

它根据工况需求、随气象条件的变化，由中央控制器实现对一二次热网的智能控制，最终实现供热量与实际热负荷的平衡。它是集中供热(采暧、空调、生活用热水)最理想的热交换设备。

该设备具有功能如下：

其一：当外热网流量、压力改变时，机组自动调节供水流量、供水压力以保证

供水压力不变；

其二：供暖系统流量需求由于用户分户计算等原因发生改变时，自动调整供水

流量同时保证供水压力不变。

当今国家节能环保要求供暖分户计量，这就是要求供暖产品必须具有变流量功

能，本产品是能够满足分户计量变流量要求的新型高层直连供暖设备。

工作原理：

板式换热机组是把一次热网得到热量，自动连续的转换为用户需要的生活用水及采暖用水。即热水（或蒸气）从机组的一次侧入口进入板式换热器进行热交换后，从机口一次侧出口流出；二次侧回水经过过滤器除去污垢后，通过二次侧循环水泵进入板式换热器进行热交换，生产出于采暖、空调、地板采暖或生活用水等不同温度的热水，以满足用户的需求。

工作流程：

换热机组包括“一次侧、二次侧及补水系统”三部分，一次侧为热源（蒸汽或高温水），二次侧为热用户侧。一次侧热源通过板式换热器将热量传至二次侧，二次侧设有循环水泵，可以将热量源源不断地传至用户。补水系统与二次侧的回水相连接，用补水泵补充二次侧循环中损失的水，并维持系统压力的稳定。

机组的组成

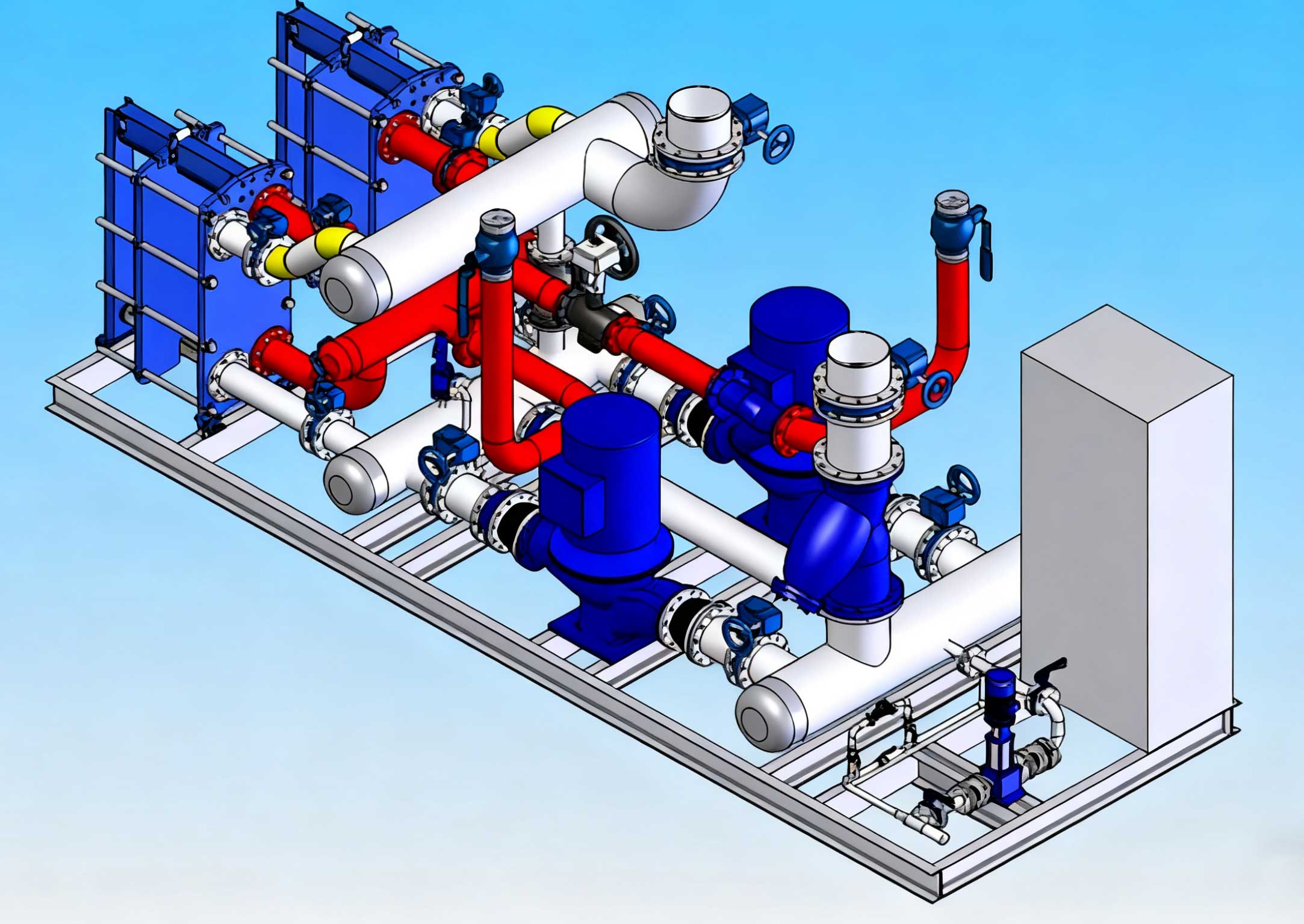

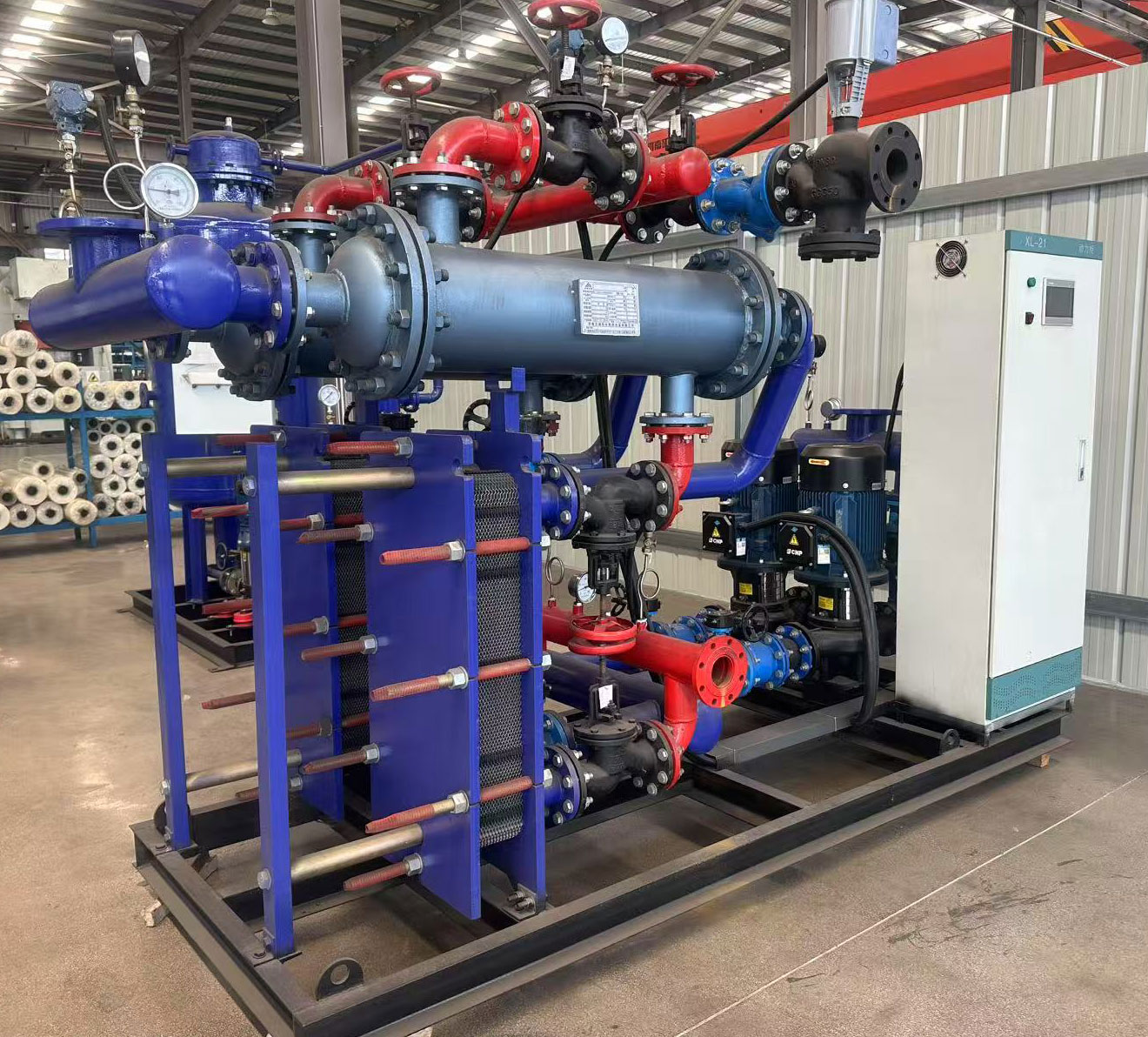

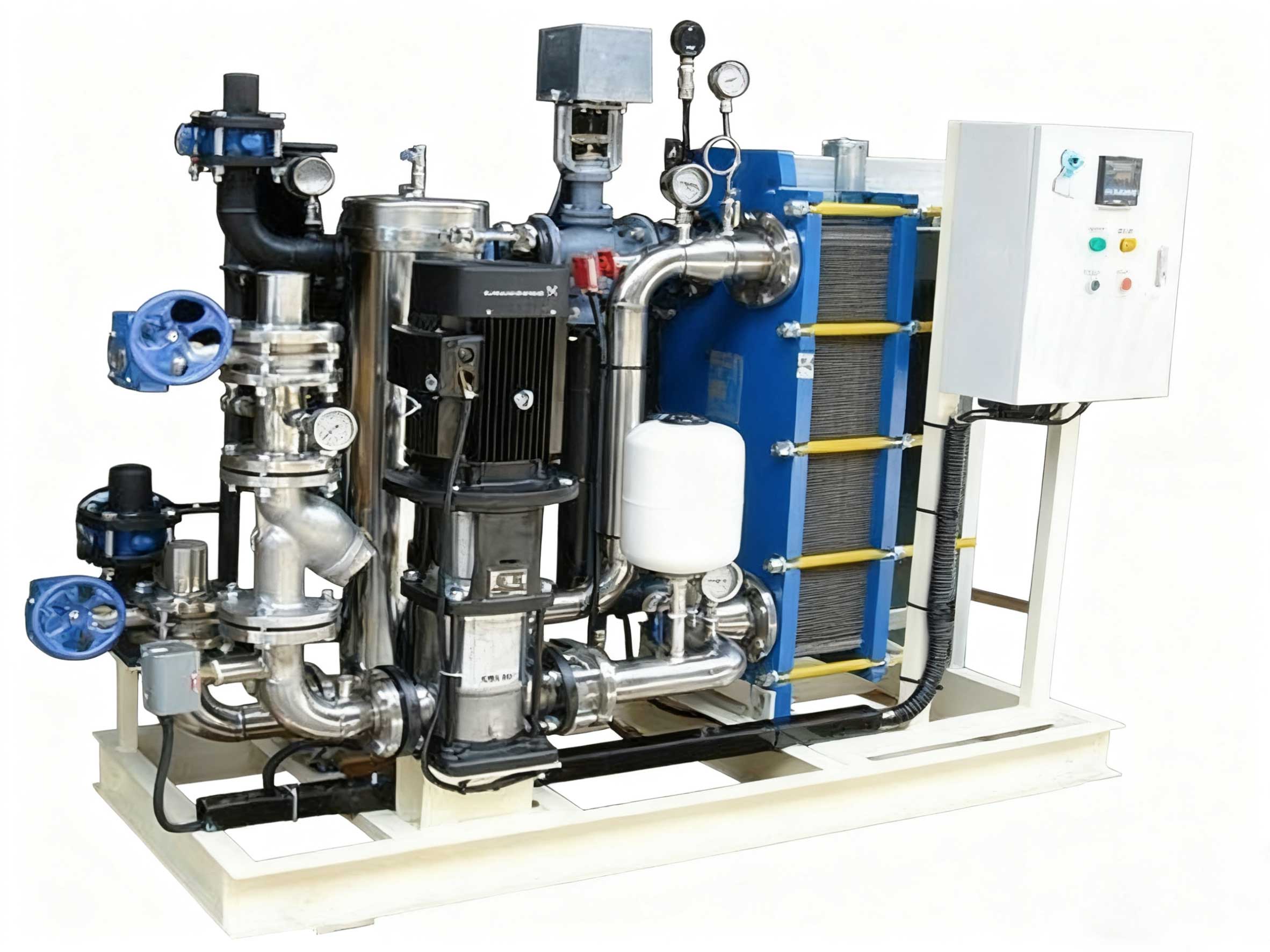

换热机组是由换热器、循环泵、补水泵、电控柜、过滤器、底座、管路、阀门、仪表等组成，并可加装自动定压补水装置、水处理设备、水箱、水泵变频控制、温控阀、远程通讯控制等，从而构成一个完整的热交换站。具有标准化、模块化的设计，配置齐全，安装方便、高效节能，已广泛应用于集中供热、中央空调、生活用水、企业生产工艺用水等系统中。

使用领域：
集中供热、区域供热、楼宇采暖、生活热水、地热利用、空调制冷、海水淡

化、循环冷却、石油化工、食品医药以及各种需要换热的场所。
