广东捷朗余热回收换热器采用板片式结构设计，主要用于空气与空气、空气与烟气、废气与新风之间的热量交换，广泛应用于烘干、暖通、环保、化工、涂装等行业的余热回收、废气降温、新风预热等场景，具有换热效率高、风阻小、结构紧凑等优势。

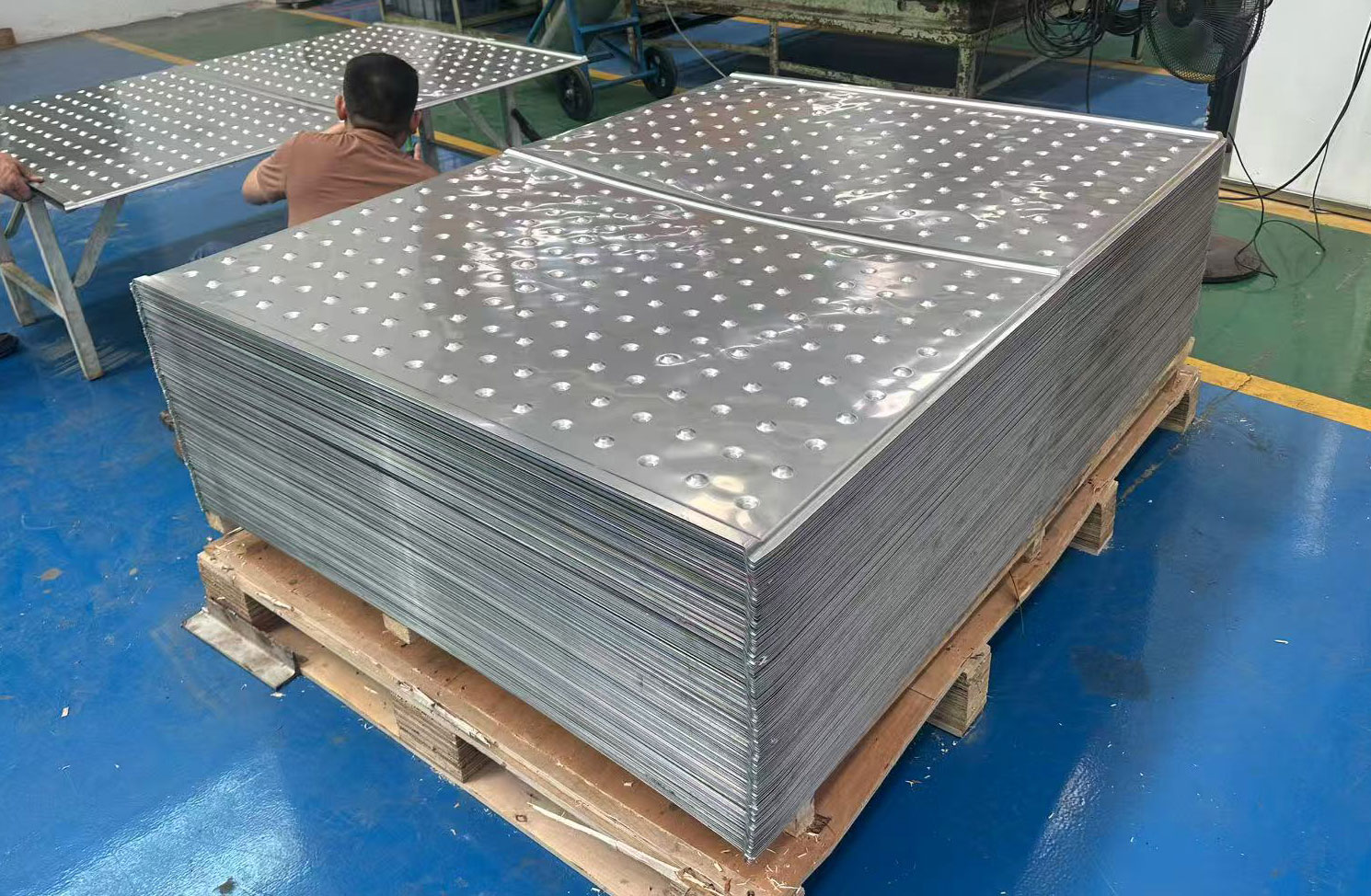

我公司所选设备为1219*4820型宽通道的板式换热器，槽深约为12mm。常规的板片一般采用的是人字型波纹，板片间有形成网格类型的接触点，这些点在固体颗粒的冲刷下很容易把板片磨穿造成穿孔泄漏，两种流体就会混合在一起，给生产带来很大的损失。本项目设计的宽流道压有定距柱的的薄金属平板，板片间接触点少，而且通道内可以顺畅的通过固体颗粒，既不容易堵塞，可大大减少换热器维护清洗的次数，同时也可以延长了设备使用寿命，有效的减少设备、人工的投入。

一、工作原理
气气换热器通过热传导、热对流和热辐射三种方式，实现不同温度气体之间的热量传递。热传导主要在换热元件内部进行，热对流体现在气体在换热器中的流动，热辐射也起到一定作用。在工作过程中，热气流中的热量通过这些方式传递给冷气流，使冷气流升温，热气流则冷却下来2。
结构组成
壳体：作为外部容器，容纳气体并为整个设备提供支撑，确保设备整体的稳定性。
换热元件：是气气换热器的核心部件，负责热量的传递，其材质和结构设计直接影响换热效率。
进出口管道：用于连接外部系统，为气体提供流动通道，使冷热气体能够顺利进入和流出换热器。

二、、优势特点

1）传热性能好：板式换热器的板片厚度薄，传热性能好。

2）对数平均温差大：板式换热器可以实现逆流形式，温度修正系数大。

3）占地面积小：板式换热器结构紧凑，单位体积内的换热面积较大，设备占地面积比列管式换热器小。

4）重量轻：板式换热器的板片厚度仅为1.2mm，在相同换热面积相同材质情况下重量比列管式换热器轻。

5）价格低：由于相同换热任务的情况下，板式换热器的传热性能较好，换热面积小，若以同样的不锈钢为材料，整体造价比列管式换热器低。

6）处理量大：板式换热器冷热流体在通道内平行于换热面，且无旁流，设备处理量可以从几十立方到上千立方，在余热回收中广泛使用。

7）不宜堵塞：板间通道大并且触点少，有利于粘性大的流体以及含固体颗粒的流体通过，杂质不易沉淀；不锈钢制造的换热面光滑，且腐蚀附着物少，不易结垢。

8）清洗方便：设备内部可以用喷淋蒸汽或清水进行冲洗和反冲洗，异物残留少，清洗方便快捷。

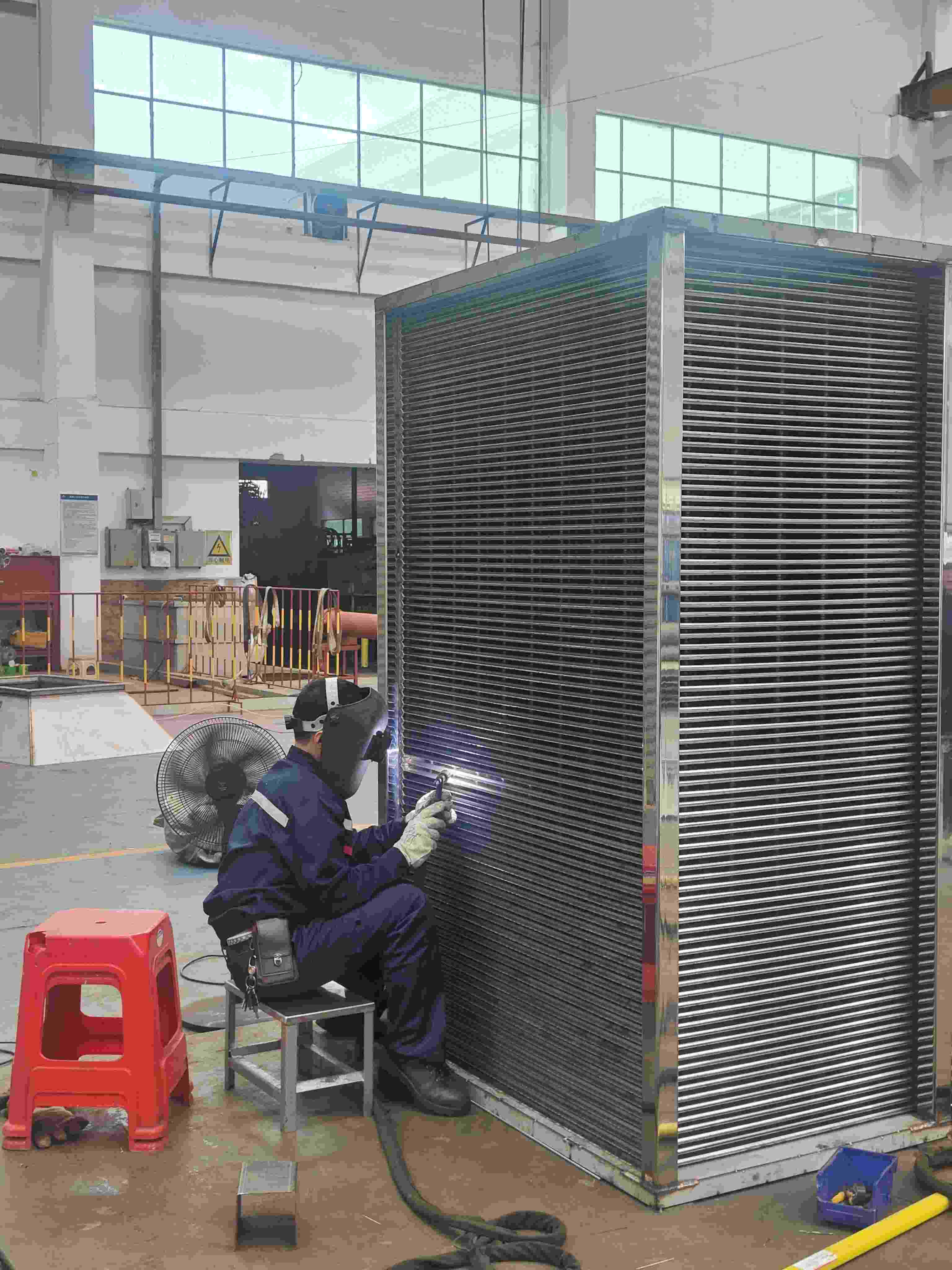

9）质量可靠：板片采用焊接设备及技术，板片间焊接采用电阻焊并陪以手工焊保证焊缝不易炸裂，同时配合多种检测设备及技术，最大程度上保证设备的质量。

10）设计先进：我公司的双流道焊接式板式换热器，是学习和吸收国内外先进技术，并具有多年是实践应用经验，以新的技术满足用户的需求，达到zuijia的换热效果。

三、适用行业

• 烘干房余热回收（食品、木材、化工烘干）
• 工业废气降温、烟气换热
• 暖通空调新风预热、余热回收
• 涂装、印染行业热风循环利用
• 环保废气处理、热量回收

四、核心优势

• 专业厂家：广东捷朗热能专注工业换热设备，技术成熟
• 换热高效：板片结构强化换热，回收效果明显
• 定制能力强：可按风量、温度、工况量身设计
• 稳定耐用：材质优质、工艺严谨，使用寿命长
• 售后完善：提供方案设计、生产、安装、维护一站式服务
