广东捷朗热能板式气气换热器在RTO焚烧炉余热回收应用案例

在VOCs废气处理领域，RTO（蓄热式焚烧炉）高温焚烧后会产生大量可回收余热，板式气气换热器凭借高效换热、紧凑节能、耐腐稳定的优势，成为RTO余热回收的核心设备。某精细化工企业RTO焚烧炉余热回收项目，（RTO焚烧炉、板式气气换热器、余热回收、VOCs处理、节能降碳）。

一、项目概况

客户单位：湖北某大型精细工厂（主营树脂、溶剂类产品，VOCs废气排放量较大）

项目需求：企业RTO焚烧炉处理废气量25000Nm³/h，VOCs浓度最高达600mg/Nm³，焚烧后尾气出口温度约160℃，原有尾气直接排放导致大量余热浪费；同时生产工艺需将新风从0℃预热至50℃，原有电加热方式能耗过高，需配套高效余热回收设备，实现节能降本与环保达标双重目标。

应用设备：

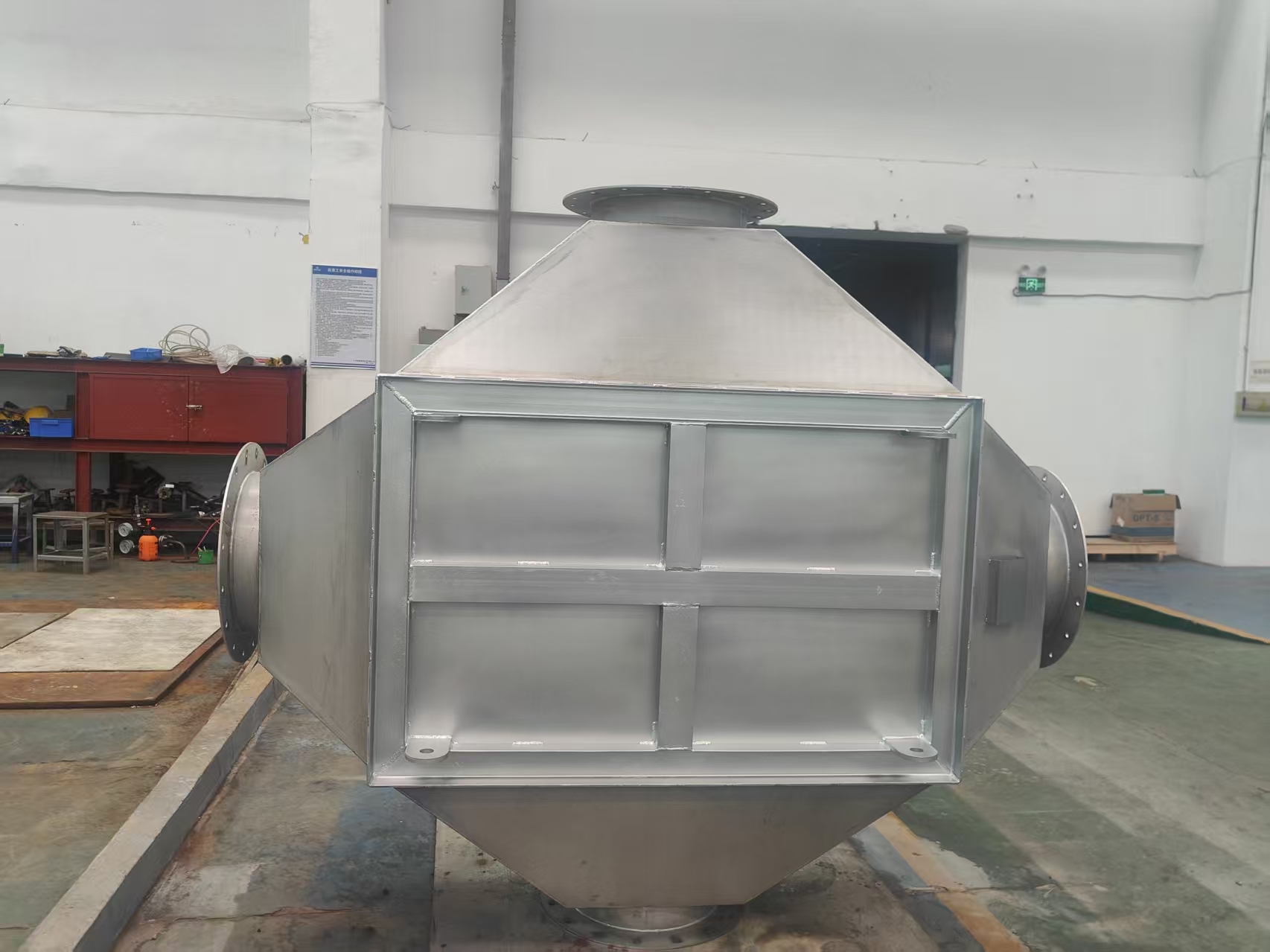

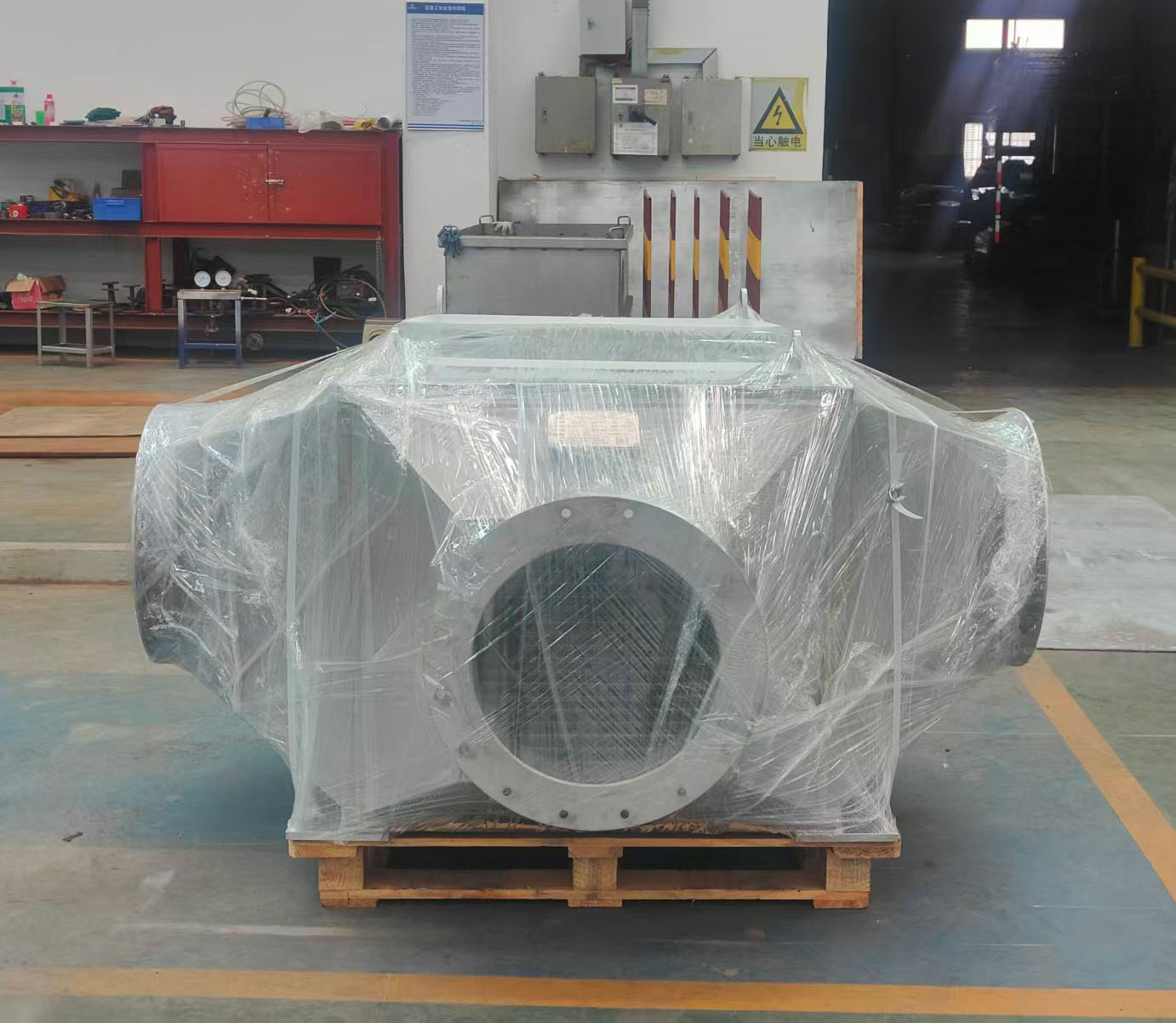

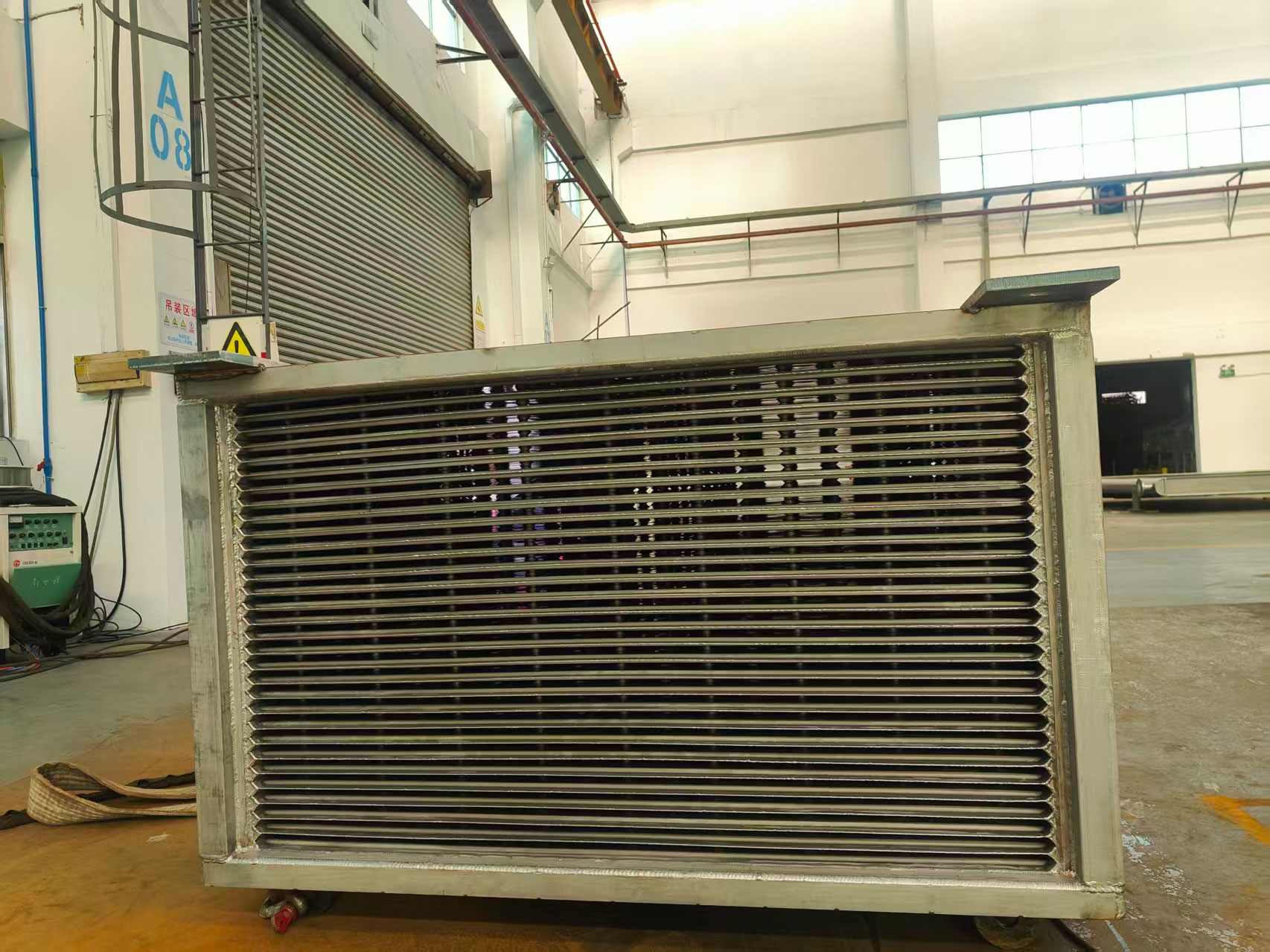

本项目设计的宽流道压有定距柱的薄金属平板，板片间接触点少，而且通道内可以顺畅的通过固体颗粒，既不容易堵塞，可大大减少换热器维护清洗次数，同时可以延长设备的使用寿命，有效的减少设备、人工的投入采用的是宽通道板式换热器，板式气气换热器（316L不锈钢材质，45°斜波纹板型），共2台，按需定制换热面积与流道结构，传热系数达35-45W/(m²·K)，适配RTO尾气高温、含少量硫化物及粉尘的工况，符合工业废气处理环保与安全规范（RTO焚烧炉、板式气气换热器、2台、余热回收、VOCs处理、无保温层）。

二、项目核心痛点

余热浪费严重：RTO焚烧炉高温尾气（160℃）直接排放，未能有效利用，不符合“双碳”政策与节能要求；
能耗成本偏高：生产所需预热新风依赖电加热，运行成本居高不下，加重企业负担；
设备适配性差：尾气含少量硫化物、粉尘，普通换热器易腐蚀、堵塞，维护频繁，影响生产连续性；
安装空间有限：车间布局紧凑，需紧凑式换热设备，适配RTO系统现有布局，便于老厂区改造。

三、定制化解决方案

结合企业RTO焚烧炉工况与余热回收核心需求，针对性定制板式气气换热器应用方案，精准解决项目痛点，实现余热梯级利用：

材质定制适配：采用316L不锈钢材质，有效抵御尾气中硫化物等腐蚀性成分侵蚀，延长设备使用寿命至8年以上，降低维护成本；
结构优化升级：45°斜波纹板型设计，增强流体扰动，湍流强度提升40%，传热效率比传统管式换热器提升30%以上，同时实现板片自清洁，减少粉尘沉积堵塞风险；
紧凑化设计：模块化紧凑结构，单位体积换热面积达40m²/m³以上，大幅节省占地面积，完美适配车间有限空间与RTO系统现有布局，无需大规模改造场地；
安全防护设计：优化设备外壳结构，配套高温防护警示标识，合理规划安装间距，确保设备运行过程中操作安全，适配车间生产安全规范。
工艺闭环设计：将RTO高温尾气引入换热器热侧，常温新风通入冷侧，通过板片间接高效换热，预热后的新风直接送入生产车间用于产品干燥，实现余热回收再利用，同时升级RTO主风机，适配换热系统运行，形成闭环节能体系。

四、项目运行效果

2台板式气气换热器投入运行后，经过168小时试运行及长期稳定运行，各项指标均达到设计要求，实现环保、节能、效益三丰收：

余热回收高效：2台设备协同运行，成功将RTO尾气温度从160℃降至110℃排放，新风从0℃预热至50℃，满足生产工艺需求，余热回收利用率达82%以上（无保温层适配优化）；
节能降本显著：彻底替代原有电加热方式，每年节省天然气9万立方米，减少运行成本30多万元，设备投资成本短期内即可收回；
运行稳定可靠：耐腐耐磨材质+自清洁流道设计，设备维护周期延长至12个月，停机损失减少70%，保障RTO系统与生产工艺连续稳定运行；
环保达标合规：尾气排放符合GB 37822-2023超低排放标准，VOCs排放浓度＜10mg/m³，年减少二氧化碳排放180吨，助力企业打造绿色生产标杆；
