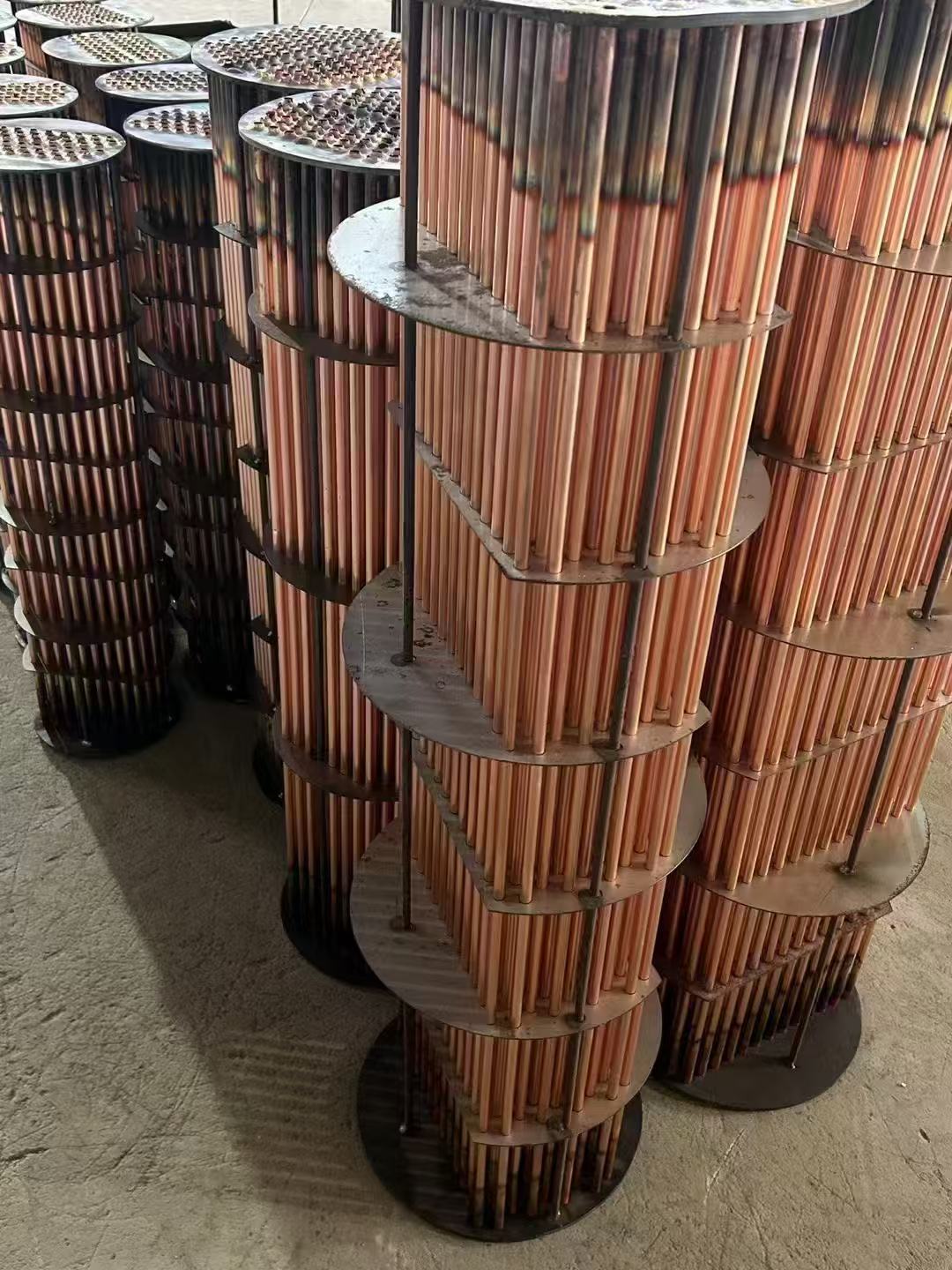

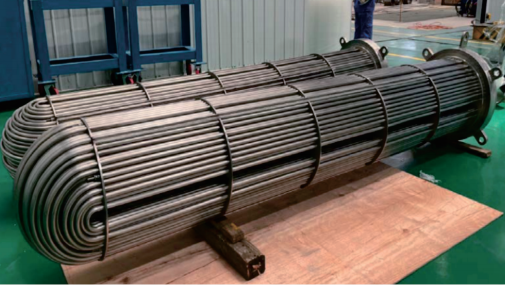

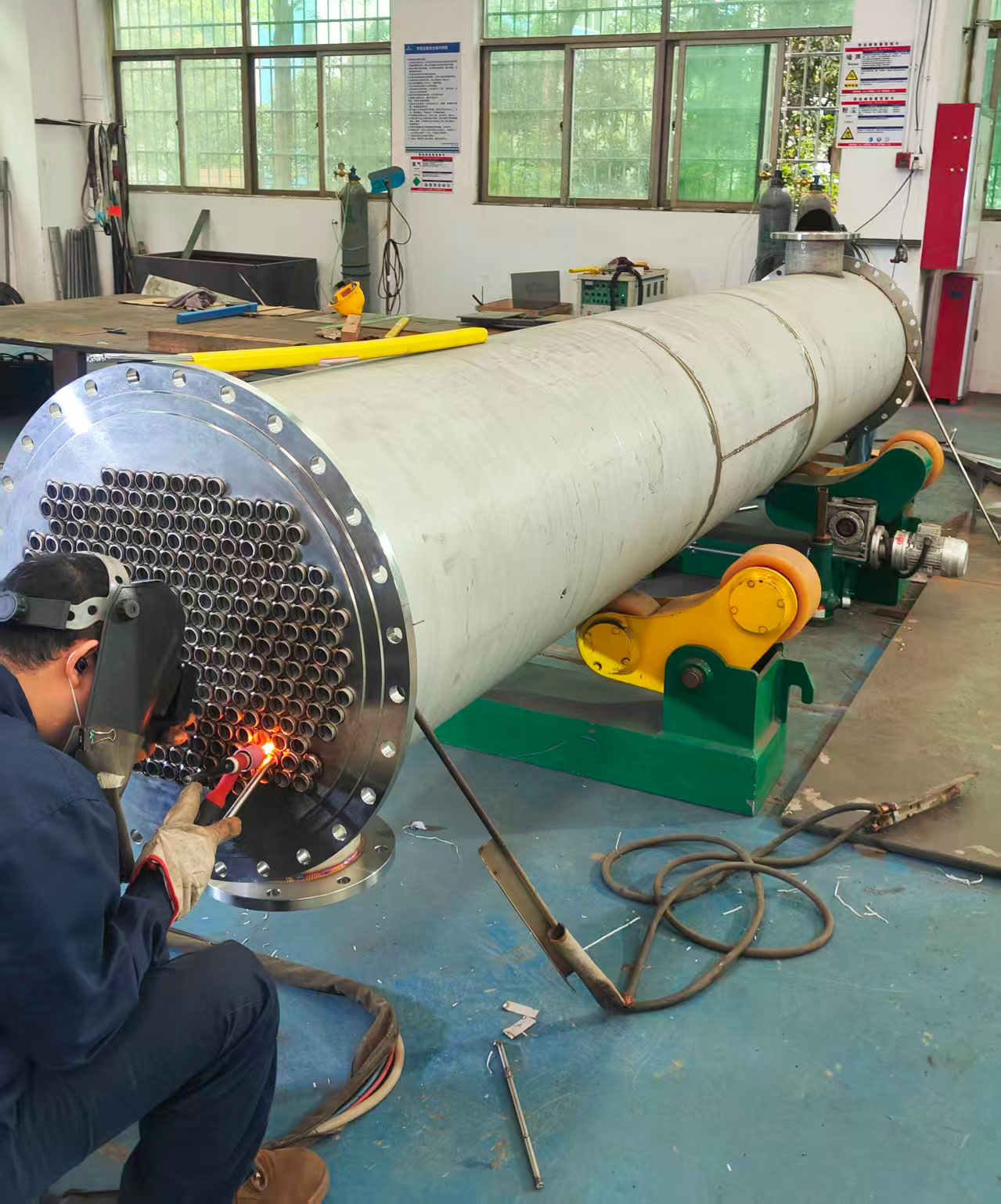

U 型换热器主要由管箱、壳体、U 型管束、折流板、管板等部件组成。其中，U 型管束是其核心结构，管束两端固定在同一块管板上，管板将管程和壳程分隔开。壳体通常为圆筒形，内部设置折流板，引导壳程流体流动，增强湍流程度，提高传热效率。这种结构设计使得 U 型换热器在紧凑的空间内实现了高效的热量交换，并且具有良好的热补偿性能。由于 U 型管可以自由伸缩，不会因管壳之间的温差而产生热应力，从而有效避免了设备因热胀冷缩而损坏，大大延长了设备的使用寿命。

一、工作原理

U 型换热器的工作过程基于热传导原理。在运行时，一种流体在管程（U 型管内部）流动，另一种流体在壳程（U 型管外部与壳体内壁之间的空间）流动。两种流体通过 U 型管的管壁进行热量传递，实现热交换。

二、U型管壳式换热器优势

1、热补偿性能优异

仅有一个管板，管子两端均固定于同一管板上，管束可以自由伸缩，不会因管壳之间的温差而产生热应力，热补偿性能优异。

2、传热性能优良

管程采用双管程设计，流程较长，流速较高，传热性能较好。其热交换效率可达到 90% 以上，能够有效降低能耗，提高生产效率。

3、承压能力强

4、便于检修和清洗

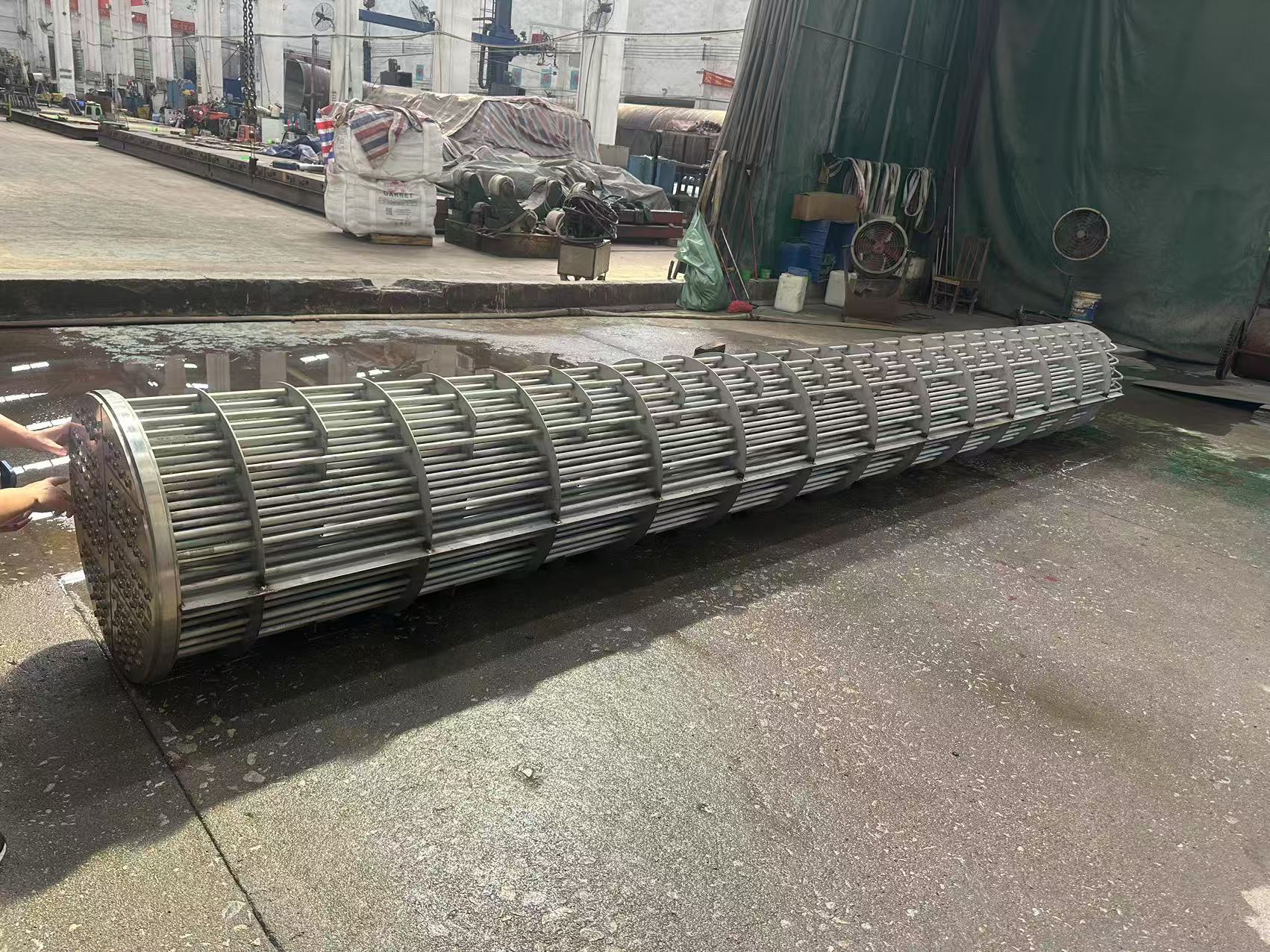

管束可从壳体内抽出，便于检修和清洗。结构简单，维护方便，易于更换部件，可大大降低维护成本。

5、耐腐蚀性强

采用高质量的材料制作，如不锈钢、钛合金等，具有极强的耐腐蚀性，能够适应各种恶劣的工作环境。

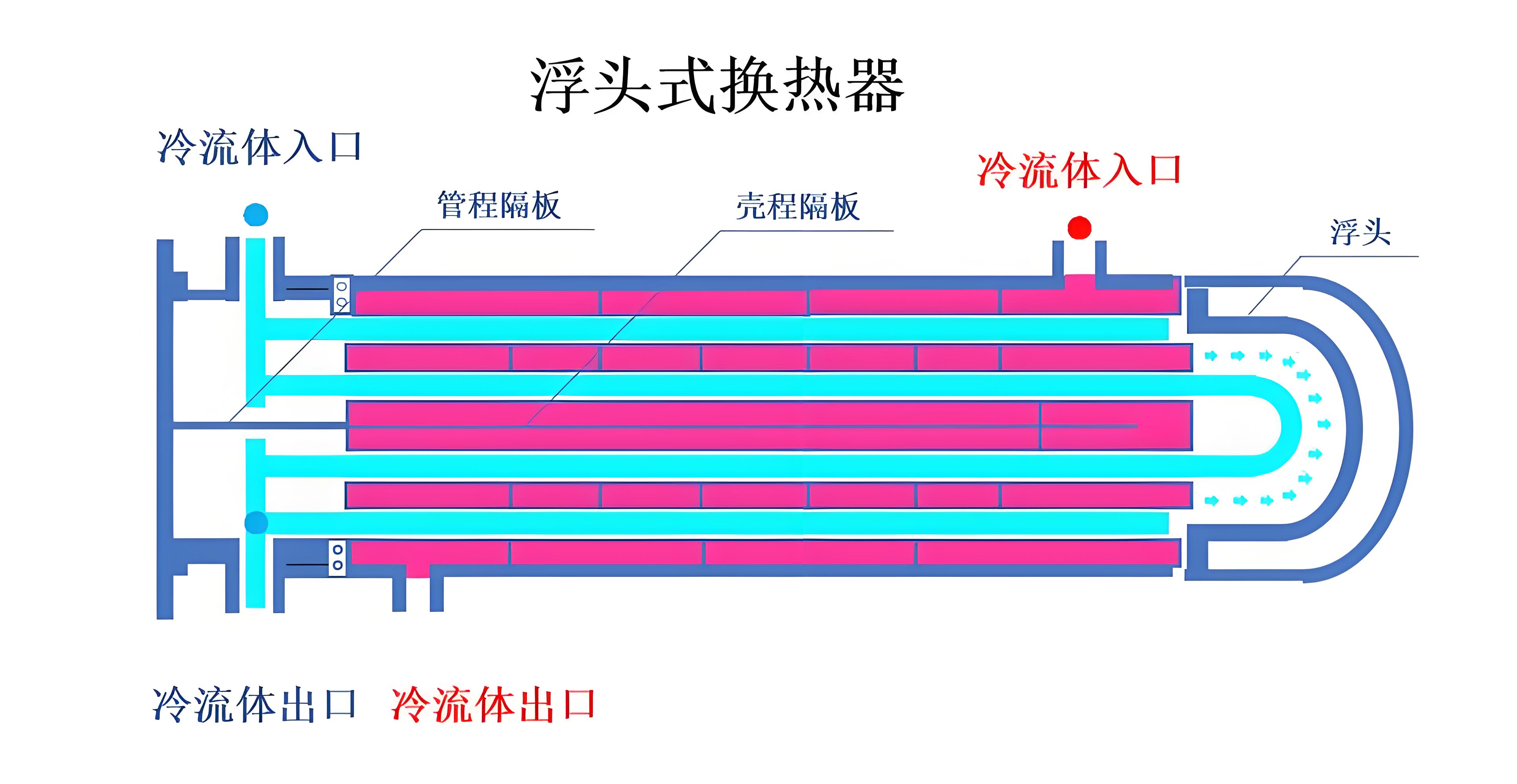

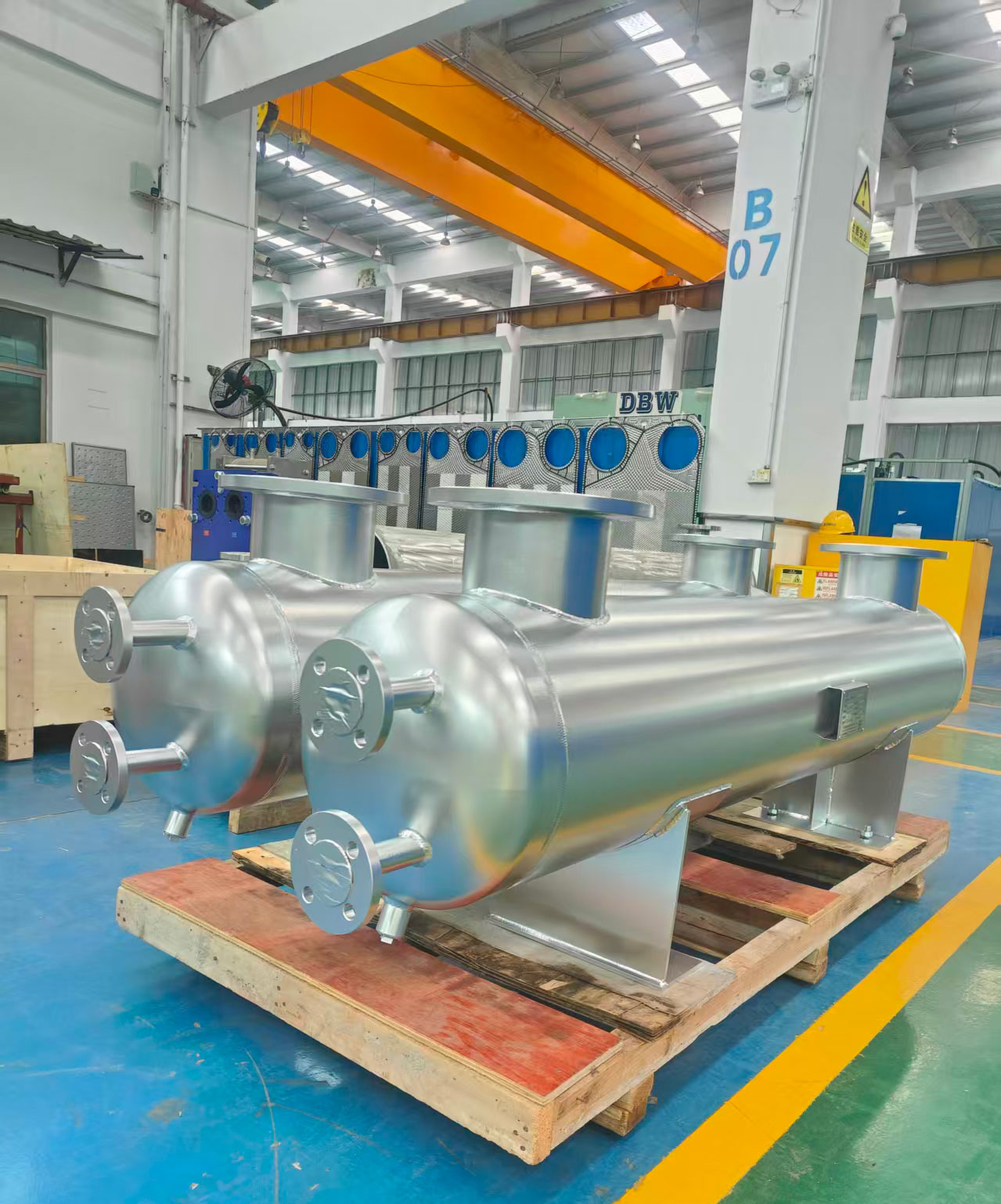

三、产品结构图
