1、产品概述

散热器又名空气热交换器或散热排管，是以冷热媒介进行冷却或加热空气的换热装置中的主要设备。通人高温水、蒸汽或高温导热油可以加热空气；通入盐水或低温水可以冷却空气，因此它可以广泛应用于轻工、建筑、化工、机械、纺织、印染、电子、食品、医药、冶金涂装、木材、塑料橡胶等各行业中的热风采暖、空调、冷却、冷凝、除湿、烘干等工程。

翅片管换热器常用的连接方法有热套、镶嵌、张力缠绕和焊接等。此外，翅片管也可采用整体轧制、整体铸造或机械加工等方法制造。

化工生产中常遇到气体的加热和冷却问题。因气体的对流传热系数很小，所以当与气体换热的另一流体是水蒸汽冷凝或是冷却水时，则气体侧热阻成为传热控制因素。此时要强化传热，就必须增加气体侧的对流传热面积。在换热管的气体侧设置翅片，这样既增大了气体侧的传热面积，又增强了气体湍动程度，减少了气体侧的热阻，从而使气体传热系数提高。当然，加装翅片会使设备费提高，但一般当两种流体的对流传热系数之比超过3:1，采用翅片管式换热器经济上是合理的。翅片管式换热器作为空气冷却器，在工业上应用很广。用空气代替水冷，不仅可在缺水地区使用，在水源充足的地方，采用空冷也取得了较大的经济效益。

2.设备结构

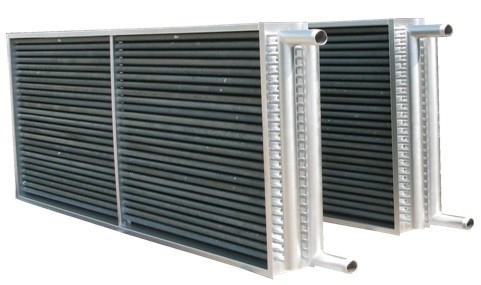

如下图所示，散热器是由挡风板、连接板、换热管、接口、弯头、管板、集管和集箱组成

①挡风板、②连接板、③换热管、④接口、⑤弯头、⑥管板、⑦集管、⑧集箱

3、材料

3.1换热管和翅片

受压元件所用材料的选用原则、钢材标准、热处理状态及许用应力值应按GB 150的规定。易燃、致命或有毒操作工况中的受压元件应采用铸铁。

基管常用材质有碳钢Q235B、20#，304、316、铜管等

翅片常用材质有碳钢，304,316，铝等。

4、工作原理

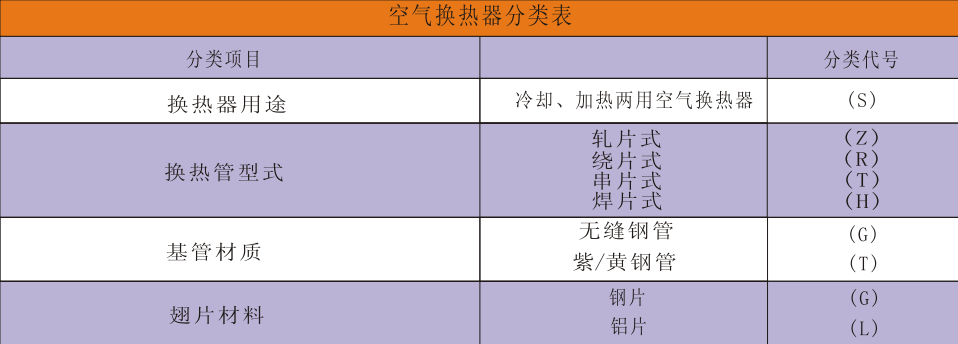

5、产品类型

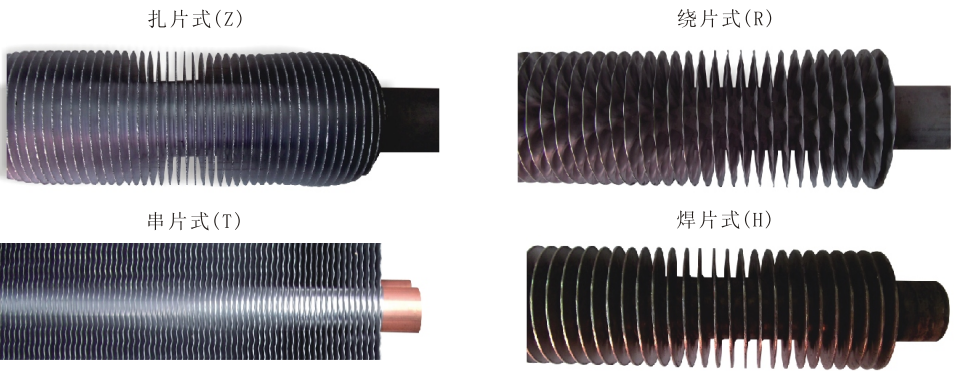

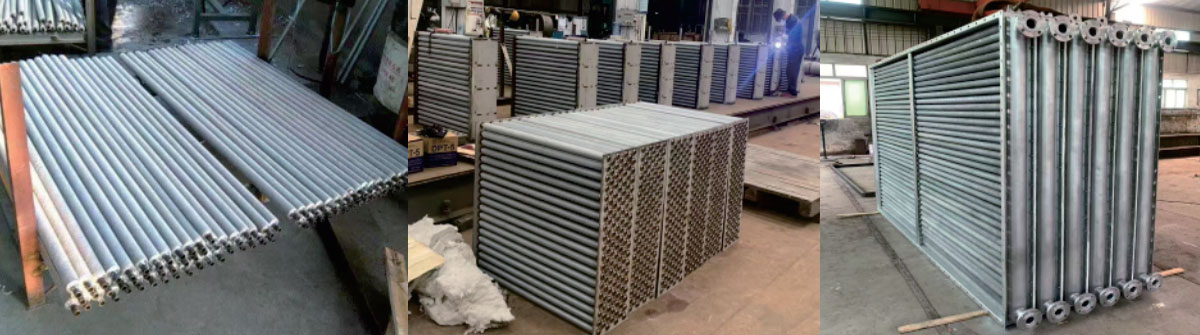

绕片式换热器：由金属带通过机械缠绕工艺紧密包裹在基管表面，翅片与基管间通过高频焊接或胀接工艺固定。其传热效率高，耐高压高温，适用于石油化工反应器冷却、电厂锅炉蒸汽系统等高温高压场景，以及工业车间采暖、冷链冷库等紧凑空间需求场景。

轧片式换热器：采用轧制工艺将金属基管表面挤压出连续翅片，翅片与基管为同材质一体成型。其机械强度高，无焊接点，耐压能力达 2.5MPa，抗振动性能优异，且重量较轻，适用于乳品生产线杀菌、制药纯化水冷却等洁净场景，以及热泵机组、余热回收系统等频繁启停工况。

串片式换热器：由独立翅片通过机械穿片工艺串联在基管上，翅片间通过胀接或接固定。其具有模块化设计，翅片可单独更换，维护成本低，且平行流道减少压降，适用于水泥厂烟气余热回收、锅炉空气预热等高粉尘环境，以及中央空调新风机组、数据中心液冷系统等大流量换热场景。

6、产品特点

换热效率高：采用优质导热材料和合理的结构设计，如翅片管、板片等，能够加速热量传递，提高换热效率。

维护简便：许多空气换热器没有运动部件，设备维护费用较少，且部分换热器的滤网、芯体等可直接抽出清洗，方便快捷。

适应性强：可根据不同的使用场景和需求，选择不同的材质、结构和类型，能够适应各种温度、压力和介质条件。

7、应用场景

暖通空调系统：用于商业建筑、工厂等场所的新风预热 / 冷却、舒适性通风等，如冬季回收室内排风热量预热室外冷空气，夏季预冷新风，减少空调负荷。

工业烘干与热处理：在食品加工、木材干燥等生产线中，利用蒸汽或导热油加热空气，生成高温热风对物料进行烘干或热处理，还可回收烘干过程中的余热。

机械设备冷却：可用于大型电机、压缩机等设备的散热，将设备运行产生的热量传递给空气，避免设备过热损坏。

锅炉与余热回收：在燃煤 / 燃气锅炉等系统中，吸收锅炉排烟中的热量，预热助燃空气或加热给水，提高锅炉热效率，减少热污染和能源浪费。
