换热器种类有哪些，怎么区分？

在工业生产、暖通空调、食品加工等领域，换热器作为“热量搬运工”发挥着关键作用。但咱们采购或者搞技术的朋友都清楚，市面上的换热器光名字就绕晕人——板式、壳管式、翅片式、容积式……到底该怎么挑？不少人拿着参数表发愁，生怕选不对设备耽误生产。结合捷朗公司平时帮客户选型的经验，教你快速找到对的那一款。

一、区分换热器的核心维度：先搞懂“分类逻辑”

换热器的分类本质是基于“热量传递方式”和“结构形式”，不同类型的核心差异体现在换热效率、耐压性、维护成本等关键指标上。区分前先明确两个核心问题：你的换热介质是什么？（如水、油、蒸汽、腐蚀性液体）以及工作环境有哪些要求？（如温度、压力、卫生标准），带着需求看分类，会更精准。

主流换热器主要分为“间壁式”“混合式”“蓄热式”三大类，其中工业和民用场景中90%以上使用的是间壁式换热器，也是我们重点区分的对象。

二、换热器的主要种类

1. 板式换热器：中小流量场景的“效率之王”

核心结构：由多个冲压成型的金属薄板（常用不锈钢、钛合金）叠加而成，板片间形成细小流道，冷热介质通过板片隔离换热，板片表面的波纹设计能强化扰动提升效率。

核心优势：换热效率高（比传统壳管式高30%-50%）、体积小（相同换热面积下占地仅为壳管式的1/3）、拆装方便（便于清洗维护）、材质适应性强。

适用场景：食品饮料（如牛奶杀菌、果汁冷却）、暖通空调（集中供暖换热）、轻工业（电镀液温控）等中低压力（通常≤2.5MPa）、中小流量场景。尤其适合对卫生要求高、需要频繁清洗的行业。

注意点：承压能力较弱，不适合高温高压（如超高压蒸汽）和含大颗粒杂质的介质。

2. 壳管式换热器：高温高压场景的“稳定担当”

核心结构：由外壳（圆筒形）、管束（多根金属管组成）、管板等部件构成，一种介质走管内，另一种走管外（壳程），通过管壁实现换热。根据结构差异又可分为固定管板式、浮头式、U型管式等。

图一固定管板式换热器

图二U型管式换热器

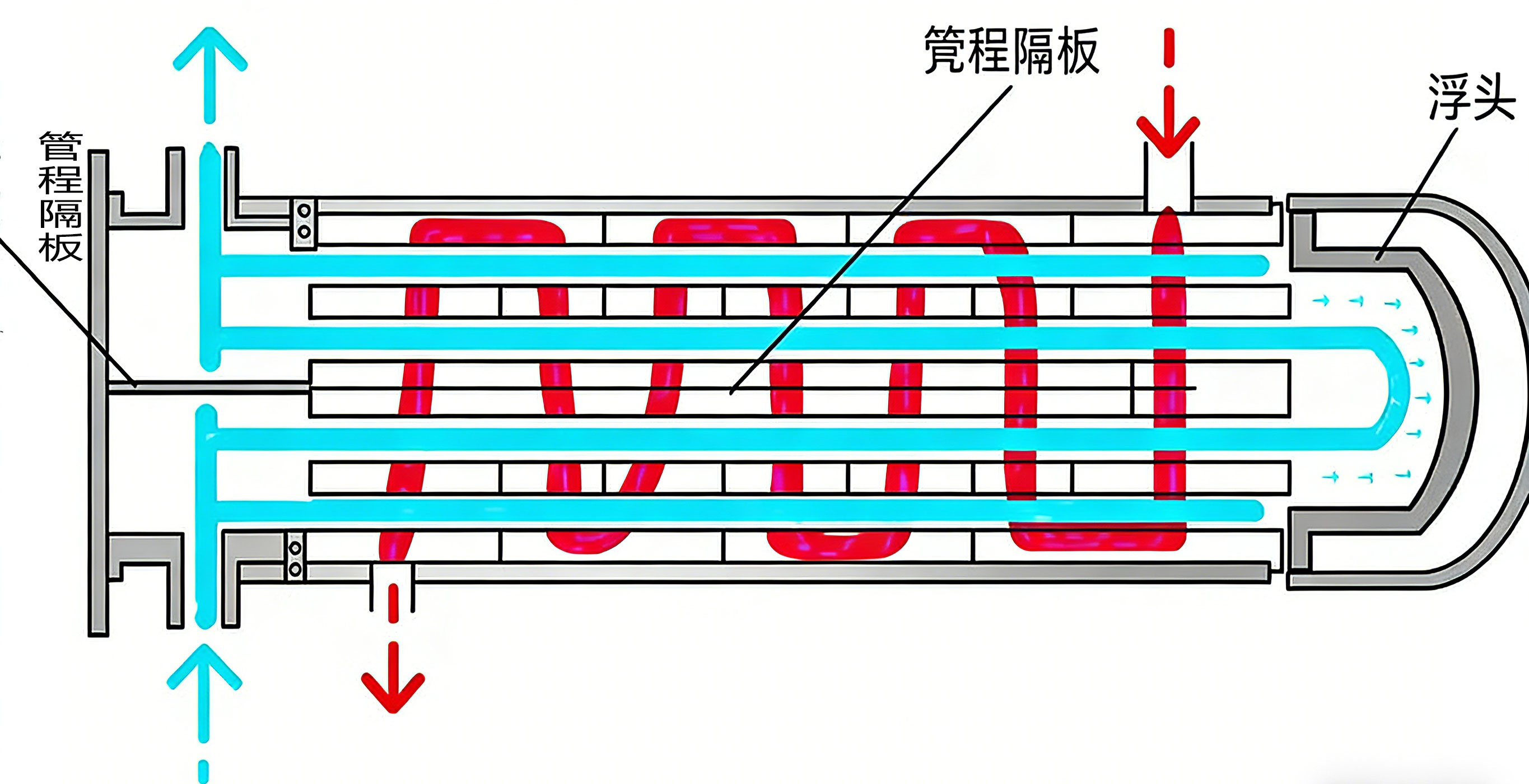

图三浮头式换热器

核心优势：承压能力强（可承受10MPa以上压力）、耐高温（适用温度范围-200℃-600℃）、结构坚固耐用、适配大流量介质，维护成本低。

适用场景：石油化工（如原油加热）、电力（汽轮机油冷却）、化工反应釜温控等高温高压、大流量场景。浮头式壳管式还能解决热胀冷缩导致的设备变形问题，适合温差大的工况。

注意点：换热效率相对较低，体积较大，清洗管程难度较高（需专用工具）。

3. 翅片式换热器：空气换热场景的“节能之选”

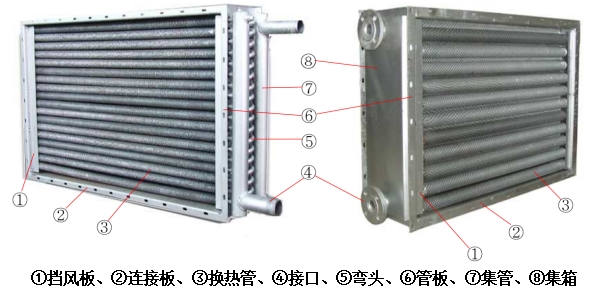

核心结构：在基管（钢管或铝管）表面加装翅片（金属薄片），扩大换热面积，通常用于“气-液”或“气-气”换热。

核心优势：空气侧换热面积大，换热效率高，结构紧凑，成本较低，重量轻。

适用场景：暖通空调（家用空调、中央空调）、汽车散热器、冷库制冷系统、工业窑炉尾气余热回收等以空气为介质的换热场景。

注意点：翅片间隙易积灰，需定期清理；不适合含粘性介质的工况，以免堵塞翅片。

4. 容积式换热器：生活热水的“安全首选”

核心结构：带有储水容积的换热设备，分为容积式和半容积式，通过盘管或管束将热量传递给储水罐内的冷水，兼具换热和储水功能。

①壳体排污口 ②管程排污口或冷凝水出口 ③支脚 ④封头 ⑤冷侧水进口 ⑥壳体 ⑦换热盘管 ⑧吊耳 ⑨热侧进口

⑨热侧进口 ⑩冷侧水出口 ⑪热侧水出口或蒸汽排空口 ⑫安全阀 ⑬温度表 ⑭压力表 ⑮人孔组件。

核心优势：出水温度稳定，储水能力强，供水压力平稳，运行噪音小，对水质要求相对宽松。

适用场景：酒店、医院、住宅小区、学校等集中生活热水供应场景，也可用于工业中需要稳定供温的辅助系统。

注意点：换热效率较低，体积大占用空间，需要定期排污防结垢。

三、3步快速区分并选对换热器，避免踩坑

第一步：明确核心参数，缩小范围

选型所需3个关键参数：①换热介质名称（如水、导热油、酸碱溶液）；②进出口温度（冷侧/热侧）和压力（低压/高压）；③小时换热量或流量

第二步：对比核心需求，锁定类型

若追求“高效+小体积”→ 选板式换热器；若侧重“高温高压+稳定”→ 选壳管式换热器；若用于“空气换热”→ 选翅片式换热器；若侧重高温高压+小体积→ 选板壳式换热器；若需要“生活热水储供”→ 选容积式换热器。

第三步：结合运维成本，最终决策

频繁清洗场景优先选易拆装的板式；长期高温高压运行选维护成本低的壳管式；偏远地区或不便维护的场景，避免选翅片式。
